EBZ200L懸臂式掘進機技術規格書

生產廠家：徐州工程機械集團有限公司

EBZ200L懸臂式掘進機主要用于煤巷、半煤巖巷道掘進。整機配置高，安全可靠。通過第二運輸機，可與自卸車、梭車、皮帶運輸機等配套，能夠實現連續切割、裝載、運輸作業。

一、亮點介紹

（1）機身矮，重心低，穩定性好，適用于矮巷道掘進；

（2）中等以上功率設計，標配大錐角截割頭，破巖能力強，截割效率高；

（3）雙電機布局，可單獨順序啟動，減少啟動電網沖擊；

（4）電機箱體包裹電機，電機箱體主承力，減少電機沖擊力，提高截割部壽命；

（5）雙座椅設計，操作方便、舒適；

（6）聲光報警，人員安全警示；

（7）整板回轉支承式星輪驅動裝置，故障少，可靠性高；

（8）第一運輸機平直結構，與鏟板采用鉸鏈四桿機構隨動連接，運轉順暢；

（9）液壓系統采用恒功率、壓力切斷，負載敏感控制技術；

（10）切割機構采用雙油缸伸縮結構，伸縮臂受力均衡，可靠性高；

（11）快開門電控箱，電控箱操作及維修方便；

（12）液壓元件及電氣元件均采用國際國內知名品牌，功能先進，可靠性高；

（13）電氣系統采用新型綜合保護，液晶漢字動態顯示，可故障自診斷及記憶；

（14）遠程可視及遠程控制技術，實時監測施工情況及控制掘進機工作（定制）；

（15）隨身式遙控手柄，全方位操控，掘進操作方便靈活（選配）；

（16）自動切割，降低人工勞動強度，提升截割效率（定制）；

（17）多功能模塊化設計，滿足不同客戶特殊定制需求（定制）；

（18）集中潤滑，保證潤滑件實時潤滑，減少人工保養時間（選配）。

二、技術介紹

1.主機部分

EBZ200L懸臂式掘進機由切割機構、鏟板總成、第一運輸機、本體總成、行走機構、后支承、操縱臺、液壓系統、除塵噴霧系統、電氣系統、潤滑系統、護板、標識與涂裝等部件構成。整機配置高，安全可靠。

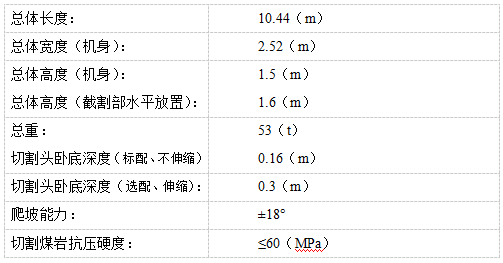

主機參數

切割電機

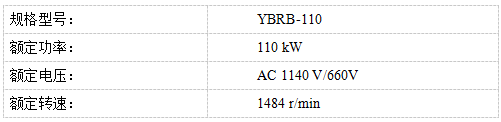

油泵電機

2.切割機構

切割機構由切割頭、切割臂、切割減速機及切割電機組成。切割頭采用仿真技術優化設計，外形為圓錐臺形結構，截齒在其圓周按三條螺旋線分布，布置合理，齒向角經過優化處理，采用優質截齒，破巖能力強，切割效率高。切割機構有單速伸縮、雙速伸縮及單速不伸縮三種配置，其中單速不伸縮為標配。 伸縮行程為550mm。

切割減速機是兩級行星齒輪傳動，輸入轉速（標配）為1470 r/min，輸出轉速（標配）為48 r/min;輸入轉速（選配）為1470 /741 r/min，輸出轉速（選配）為48/24 r/min，切割范圍（標配、不伸縮）

切割范圍（選配、伸縮）

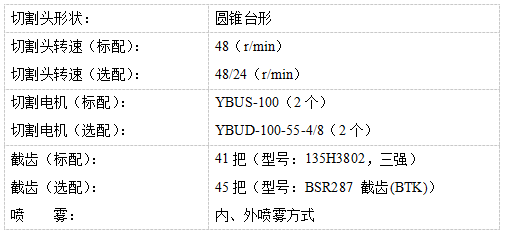

主要參數

3.鏟板總成

鏟板總成是由主鏟板、側鏟板、左/右星輪驅動裝置、從動輪裝置等組成。通過兩個低速大扭矩液壓馬達直接驅動弧形五爪星輪，把切割下來的物料裝到第一運輸機內。鏟板表面采用高強度耐磨板，星輪驅動裝置為整板回轉支承式結構.

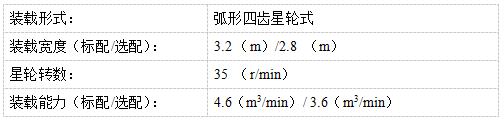

主要參數

4.第一運輸機

第一運輸機位于機體中部，由前溜槽、后溜槽、驅動裝置、張緊裝置組成。運輸機前溜槽通過銷軸與鏟板相連，后溜槽通過銷軸和搖桿與后支承相連，構成雙搖桿滑移機構，鏟板轉動時第一運輸機實現隨動。采用液壓馬達直接驅動鏈輪，帶動刮板鏈組實現物料運輸。張緊裝置采用絲桿加彈簧緩存的結構，對刮板鏈的松緊程度進行調整。

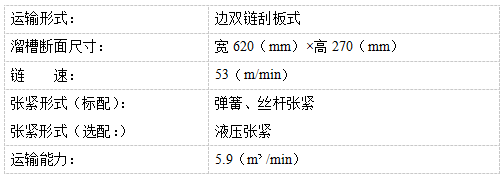

主要參數

5.行走機構

行走機構主要由液壓馬達、行走減速機、履帶鏈、張緊裝置、履帶架，支重輪，驅動輪等組成。行走驅動系統采用國際先進技術的馬達和減速機。采用新型材料鍛造履帶板及履帶銷，強度高，可靠性高。

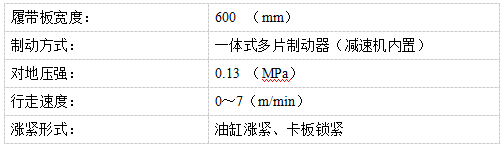

主要參數

6.液壓系統

EBZ200L懸臂式掘進機液壓系統采用恒功率、壓力切斷、負載敏感控制，有效提高液壓元件壽命，降低系統故障，主要液壓元件均可選用國際知名品牌。

系統主要由油缸（包括：切割頭升降油缸、切割頭回轉油缸、鏟板升降油缸、后支承油缸、履帶漲緊油缸）、馬達（包括：行走、星輪、一運）、泵站、控制閥塊以及輔助元件等組成。

主要元件

7.除塵噴霧系統

EBZ200L懸臂式掘進機除塵噴霧系統主要起到除塵和冷卻的作用。外來水經一級過濾后分為三路，第一路直接通往噴水架，由霧狀噴嘴噴出，可有效抑制粉塵；第二路經減壓后，由截割頭內噴霧噴出，起到冷卻截齒及滅塵作用；第三路經減壓閥、油泵電機、冷卻器及截割電機后經灑水嘴噴出起到冷卻除塵的作用。

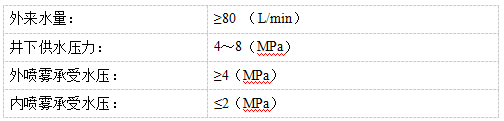

主要參數

8.電控系統

EBZ200L懸臂式掘進機電控設備主要由礦用隔爆兼本質安全型掘進機電控箱、礦用本安型操作箱、礦用隔爆型電鈴、礦用隔爆型急停按鈕、隔爆照明燈、掘進機用隔爆型三相異步電動機（切割電機、油泵電機）、低濃度甲烷傳感器等組成。

主要用于控制掘進機的切割電機、油泵電機、二運電機的啟動、停止；對掘進機的電鈴、照明燈、總急停、切割急停按鈕及瓦斯傳感器提供控制信號并具有低壓漏電保護功能；以可編程控制器PLC為核心，對油泵、切割、二運4個電機的過壓、欠壓、短路、超溫、過載、過流、三相不平衡及斷相、電機絕緣進行監控和保護，同時顯示各電機運行狀態、工作電壓、切割負荷和各種故障信息。

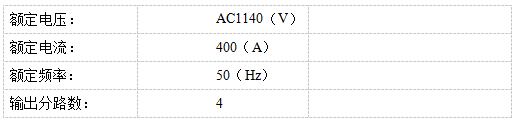

電控系統

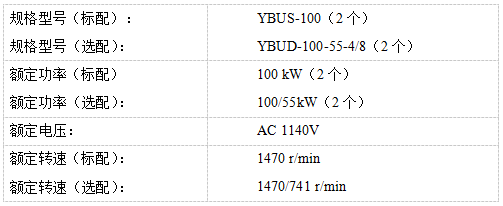

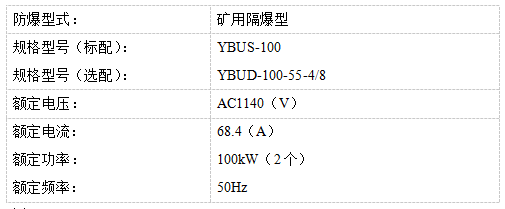

截割電機

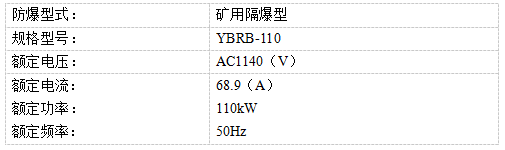

油泵電機

切割急停、總急停按鈕

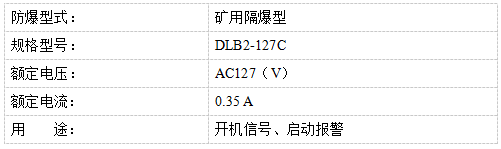

電鈴

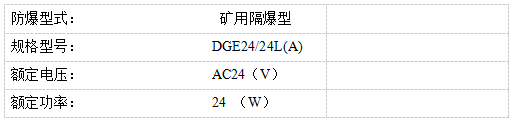

照明燈

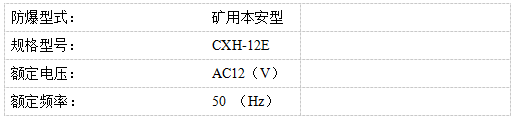

操作箱

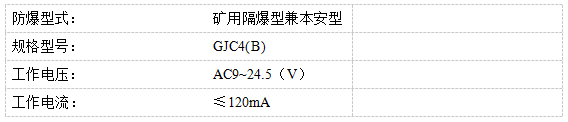

甲烷傳感器

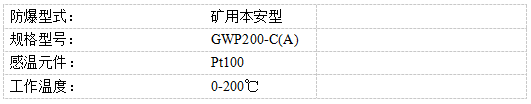

溫度變送器

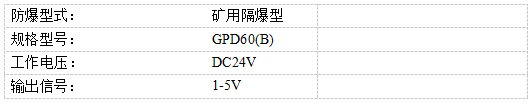

壓力變送器

9.安全裝置

總急停按鈕

切割急停按鈕

切割起動預警

漏電閉鎖和低壓漏電保護

電機溫度、過載、過流保護

電機三相不平衡及斷相保護

系統過電壓、欠電壓保護

瓦斯閉鎖保護

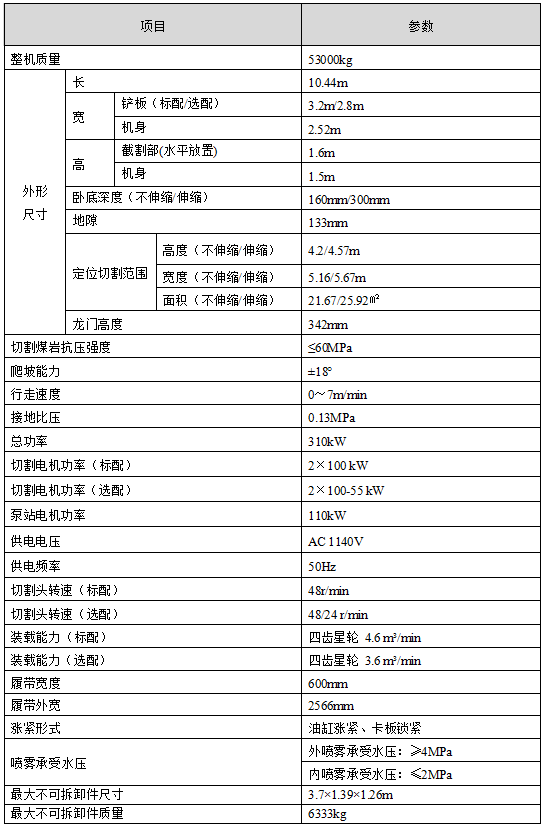

三、主要技術參數

四、主要部件配置

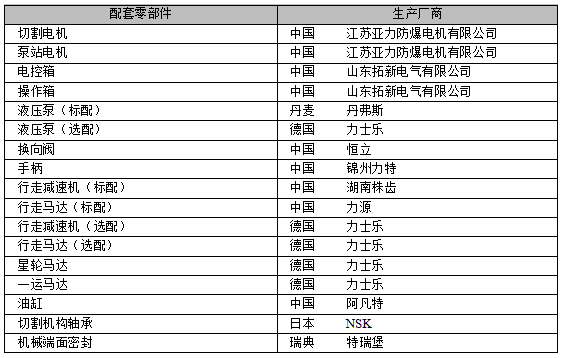

EBZ200L懸臂式掘進機主要配套廠家名單

五、運輸方案

1.整機運輸

整機運輸尺寸及重量

長度 （不含二運） ：10.44 m

寬度 （鏟板 標配/選配）：3.2m/2.8m

高度 （截割部 水平放置）：1.6m

運輸重量 （不含二運）： 53t

2.拆解運輸

如果運輸中重量或總高有限制，可拆解運輸。

六、隨機技術文件

EBZ200L懸臂式掘進機發車時隨車附帶裝箱單，包含以下技術文件：

產品合格證

產品使用說明書

產品備件圖冊

掘進機運輸作業指導書

裝箱單

隨著技術不斷進步，我們無法將產品變更有效的通知到閣下，敬請諒解！

2021年08月版
